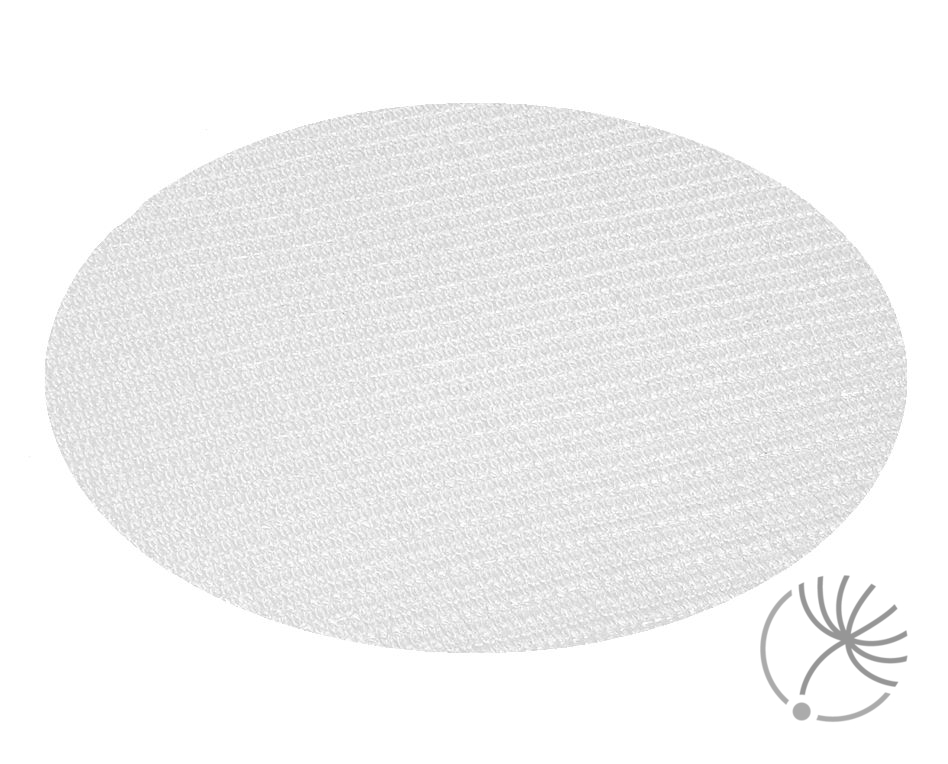

Helios ELS-ZS Ersatzfilter für Absaugung von zweitem Raum 5 Stk

Der Drehazhalumschalter in der Kunststoffausführung. Auf- oder Unterputzmontage. Geeignet für den Ventilator mit zwei Geschwindigkeitsstufen.

Die Rückschlagklappe hat dichte Ausführung nach der Norm ÖN M 6027. Die Flügelklappe wird aus Rahmen und Silikonmembran gebildet. Die Klappe eignet sich für die Installation in vertikale oder horizontale Lage. Die Montage wird durch den Einschub in das Rohr realisiert. Die Klappe enthält die Dichtung für die Befestigung und Fixation in Rohr.

• Anwendung in Rundrohr
• Ausführung mit Magnet
• hergestellt aus Kunststoff
• Installation vorrangig in vertikaler Lage

Montage
Es ist notwendig, sich die Luftströmung bewusst zu werden. Die Rückschlagklappe muss demontiert werden und für den Service und Bedienung zugänglich sein. Die Achse der Rückschlagklappe muss immer in horizontaler Lage sein. Die Teildrehung der Achse verhindert richtiges Funktionieren. Legen Sie die Rückschlagklappe RSKW 150 ED in Rohr senkrecht, max. 0°– 5° gegen Richtung der Luftströmung. Für die Sicherstellung von einfacheren Service ist es empfohlen, die Klappe in das Revisionsstück RD - Instabox zu montieren.

RKK 125 Rückschlagklappe in das Rohr mit dem Durchmesser von 120 mm. Die Klappe wird aus stoßfestem Kunststoff mit der  "Schmetterlingsausführung" hergestellt. Sie soll nur in waagerechtem Rohr mit der Achse von Klappen in vertikaler Lage installiert werden.

Selbsttätige Überdruckjalousie für vertikale Montage an die Außenwand. Sie hat profilierte Lamellen und arbeitet sehr gut auch bei niedrigen Luftgeschwindigkeiten. Die Höchstluftgeschwindigkeit ist 12 m/s. Die Überdruckjalousie wird aus einem stoßfesten Nylonmaterial hergestellt, das gegen Witterungseinflüsse und UV-Strahlung beständig ist. Die Überdruckjalousien werden sehr einfach montiert, Schrauben und Dübel sind beigefügt.

RKK 150 Rückschlagklappe in das Rohr mit dem Durchmesser von 150 mm. Die Klappe wird aus stoßfestem Kunststoff mit der  "Schmetterlingsausführung" hergestellt. Sie soll nur in waagerechtem Rohr mit der Achse von Klappen in vertikaler Lage installiert werden.

COM 2 ist ein Drehzahlumschalter mit zwei Positionen, die für die Umschaltung und Abschaltung von Ventilatoren bestimmt ist. Der Kasten wird aus dem Kunststoff hergestellt.

HIG 2 dient als externer Feuchtigkeitssensor und Nachlaufzeit für die Steuerung von DCV Systemen, Ventilatoren, Entfeuchtern und Luftbefeuchtern.

• er schaltet sich nach der Einstellung bei relativer Feuchtigkeit ein
• Arbeitsbereich 40–90 %

• Einstellung der Nachlaufzeit 1–25 min

RTR 6721 ist ein Bimetall-Raumthermostat bestimmt für die Steuerung der Raumtemperatur im Bereich von +5 °C bis +30 °C und auch bestimmt für die Installation an Wand mit der Empfindlichkeit ± 1 ˚C.

RD 100 Instabox ist ein Revisionsstück für die Verbindung von Spiro-Rohren, Formstücken und Schläuchen. Es kann auch für den einfacheren Service der Rückschlagklappe RSKW benutzt werden.

Einphasiger Triac-Drehzahlsteller REB 1 NE wird für stufenlose Drehzahlregulierung des Ventilators und gleichzeitig als Schalter benutzt. Minimale Drehzahl des Ventilators kann nach der Abnahme von Deckung durch die Teildrehung des Regelelements eingestellt werden.

Der Drehzahlsteller kann intensives Motorengeräusch vor allem bei niedrigen Umdrehungen verursachen. In solchem Fall ist es notwendig, den Transformatorregler anzuwenden.

Diese Art eignet sich für die Unterputz-Montage in das übliche Rundgehäuse mit dem Durchmesser von 68 mm.

RD 125 Instabox ist ein Revisionsstück für die Verbindung von Spiro-Rohren, Formstücken und Schläuchen. Es kann auch für den einfacheren Service der Rückschlagklappe RSKW benutzt werden.

RD 160 Instabox ist ein Revisionsstück für die Verbindung von Spiro-Rohren, Formstücken und Schläuchen. Es kann auch für den einfacheren Service der Rückschlagklappe RSKW benutzt werden.
